Функція однофазного вимірювача напруги:

Частовимірник напруги однофазного струмуYK4UIFСерія, в основному вимірює однофазний струм, однофазну напругу, однофазну частоту та інші параметри енергії, CT, PT можуть бути налаштовані будь-яким чином. Використовуючи світлодіодний цифровий дисплей, номінальний струм: AC5A AC1A, номінальна напруга: AC220V. Використовуючи високопродуктивний обробничий чіп з незалежним вимірювальним чіпом, висока точність вимірювання та швидкість роботи. Частовимірник напруги однофазного струмуРозроблений для потреб у моніторингу енергії в електроенергетичних системах, промислових та шахтних підприємствах, громадських об'єктах та розумних будівлях. Він може вимірювати струм, напругу, параметри електричної потужності фактора потужності, з входом та виходом вимикача, виходом електричного імпульсу та інтерфейсом зв'язку RS485, що дозволяє здійснити віддалену передачу даних, а також можливість аналогового виходу та інших функцій. Частовимірник напруги однофазного струмуШироко використовується в системах управління енергією, автоматизації підстанцій, автоматизації розподільних мереж, моніторингу електроенергії в районах, промисловій автоматизації, розумних будівлях, розумних розподільних дисках та перемикачних шкафах.

1, розширення дисплею, поштову адресу, порт-швидкість тощо можна налаштувати за допомогою кнопки на панелі, дуже гнучка і зручна для використання.
2. Частовимірник напруги однофазного струмуДодатковий аналоговий вихід, 0 ~ 20mA або 4 ~ 20mA.
3, необхідний вихід сигналізації, щоб здійснити верхній і нижній межі моніторингу вимірюваних параметрів.
Цифровий інтерфейс RS-485 використовує стандартний протокол MODBUS-RTU.
5, необхідний вхід вимикача, можна контролювати стан вимикача в системі.

6, цифрова калібрування нуль, цифрова калібрування, висока точність, дуже висока економічна ефективність
Вимірювання однофазного струму, напруги та факторів потужності, CT, PT можуть бути налаштованіІ.
8. Частовимірник напруги однофазного струмуВикористовується світлодіодний цифровий дисплей.
9. Частовимірник напруги однофазного струмуНомінальний струм: AC5A AC1A.
10. Частовимірник напруги однофазного струму额定电压： Можливість AC220V.

ШанхайЧастовимірник напруги однофазного струму 　　

Другий,Частовимірник напруги однофазного струмуТехнічні показники

Частовимірник напруги однофазного струмуТочність відображення: рівень точності 0,5
Частовимірник напруги однофазного струмуДисплей: Дисплей з чотирьох цифрових світлодіодних труб

Частовимірник напруги однофазного струмуВведіть:
Стандартний вхідний струм: AC1A, AC5A (можна налаштувати розширений діапазон за допомогою CT, вказано при замовленні)
Поточний опор: <20MΩ
Перенавантаження потоку: постійне перенавантаження: 1,2 рази миттєве перенавантаження: 10 разів потоку (5 секунд)
Частота: 50, 60 Гц ± 10%

Частовимірник напруги однофазного струмуСила живлення:
Робоче джерело живлення: AC220V, AC / DC80-265V, AC380V, DC24V, DC48V Інструкція при замовленні джерела живлення
Споживання енергії: ≤5VA

Частовимірник напруги однофазного струмуМодуль виходу:
Імпульсний вихід: 2 електроенергетичні імпульсні вихіди, реле з оптичним сполученням, константа: 5000imp / Kwh (Kvarh)
Вихід вимикача: 2 або 4 входи вимикача
Вихід вимикача: 2 або 4 виходи вимикача
Аналоговий вихід: 1-4 шляхи
Інтерфейс зв'язку: інтерфейс RS485, протокол MODBUS-RTU, частота потоку 1200, 2400, 4800, 9600

Частовимірник напруги однофазного струмуІзоляція напруги: вхід і джерело живлення > 2kv, вхід і вихід > 1kV, вихід коробки живлення > 2kV
Ізоляційний опор: ≥100MΩ
Частовимірник напруги однофазного струмуУмови роботи: Температура навколишнього середовища: -10 ~ 55 ° C, відносна вологість ≤93%, без корозійного газового поля, висота ≤2500m

Трьох,Частовимірник напруги однофазного струмуСхема вибору:

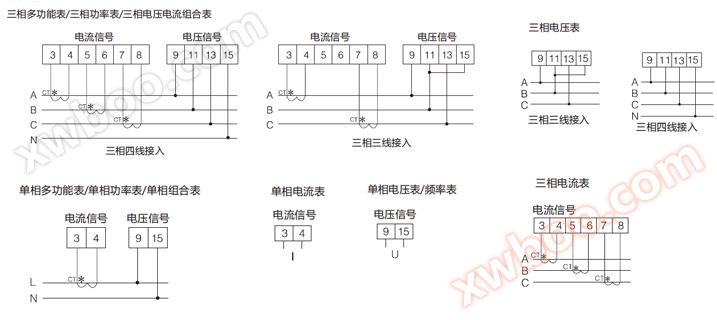

　Трьох,Частовимірник напруги однофазного струмуПриклад схеми проводки

Чотири,Частовимірник напруги однофазного струмуПримітка до проводки:
Вхідний сигнал:
Використання методу розрахунку, який отримується окремо за кожним вимірювальним каналом, забезпечує повну послідовну симетрію при використанні з різними способами проводки. Придатний для різних форм навантаження.
A、 Вхідна напруга: вхідна напруга не повинна бути вищою за номінальну вхідну напругу продукту (100 В або 400 В), в іншому випадку слід розглянути використання PT, на вхідному кінці напруги необхідно встановити 1 А.
B、 Поточний вхід: Стандартний номінальний вхідний струм 5A, більше, ніж 5A, слід використовувати зовнішній КТ. Якщо використовується КТ з'єднання інших приладів, проводки повинні використовувати рядовий спосіб, зверніть увагу на вхідний і вихідний провод не зворотний, перш ніж видалити продукт з'єднання вхідного струму, обов'язково відключіть КТ одну схему або короткий підключення другої схеми.

П'ять,Частовимірник напруги однофазного струмуДодаткове джерело живлення:
Цей продукт має вхідний інтерфейс живлення AC220V, переконайтеся, що надані джерела живлення працюють для продуктів цієї серії, щоб запобігти пошкодженню продукту. Під час подачі електроенергії конструктор встановлює застраховку 1А по стороні вогневої лінії. У випадках поганої якості енергії рекомендується встановити в цепці енергії інпресор для запобігання удару блискавки або фільтр енергії.

Шість:Частовимірник напруги однофазного струмуФункціональні модулі
1. Перемикач входу / виходу
　　Частовимірник напруги однофазного струмуПрибори можуть забезпечувати до 4-х входів та 3-х виходів; Вхід обсягу перемикача використовується для виявлення стану перемикача зовнішнього пасивного перемикача, інструмент внутрішньо оснащений робочим джерелом живлення, не потрібно зовнішнього живлення, може бути використаний для моніторингу такої інформації, як вузол сигналізації про несправність, стан перемикача шлюза розломника; Коли перемикач закривається в відповідному положенні сторінки відображення обсягу перемикача панелі приладів "1", перемикач відключається в відповідному положенні сторінки відображення обсягу перемикача панелі приладів "0", інформація про стан може бути передана на відстань через інтерфейс зв'язку RS485.

Вихід вимикача має два режими: верхня і нижня межа потужності перевищує вихід сигналізації, коли вимірювані електричні параметри нижчі або перевищують встановлені межі дверей, відповідний вихідний вузол підключається. Вихідний спосіб дистанційного управління зв'язком (вимкнення сигналізації - режим дистанційного управління), верхня або задня система моніторингу безпосередньо контролює відкриття вихідних контактів через інтерфейс зв'язку 485. Вихідний інтерфейс перемикача є пасивним відкритим контактом реле, потужність контакту AC3A / 250V DC3A / 30V.

Сім:Частовимірник напруги однофазного струмуАналоговий вихід передачі
Аналоговий вихід передачі - це перетворення вимірюваної інформації про електроенергію на лінійний пропорційний вихід постійного струму або напруги постійного струму. Можна використовувати для віддаленої передачі даних на пристрої, такі як ПЛК фонового терміналу, для здійснення віддаленого моніторингу. Прибор пропонує до чотирьох аналогових виходів, кожен з яких може бути налаштований на будь-який з дисплейних елементів, встановлений на вихід 0-20 мА або 4-20 мА.

Вихід струму: 0-20mA або 4-20mA
Рівень точності: 0,5
Перенавантаження: 120% ефективного виходу, максимальний вихідний струм 24 мА
Навантаження: < 500 Ω. Напруга на обох кінцях терміналу близько 12 В при відсутності підключення
